Detalhes do produto
Lugar de origem: China
Marca: Vic-Tech
Certificação: RoHS
Número do modelo: SM86C0905
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1Unit
Preço: $120~$155/Unit
Detalhes da embalagem: O produto é embalado com algodão da pérola, e a parte externa está em uma caixa.
Tempo de entrega: 10~20 dias depois que a taxa da amostra é paga
Termos de pagamento: T/T, Paypal, cartão de crédito
Habilidade da fonte: 10000 PC/Month
Tipo do motor: |
Motor de Passo Híbrido |
Tamanho do motor: |
86mm (NEMA34) |
Ângulo da etapa: |
1.8° |
Mínimo completamente: |
50kg |
Tipo do parafuso movimentador: |
Parafuso trapezoidalmente |
Resistência da fase: |
1.6Ω/phase |
Tipo do motor: |
Motor de Passo Híbrido |
Tamanho do motor: |
86mm (NEMA34) |
Ângulo da etapa: |
1.8° |
Mínimo completamente: |
50kg |
Tipo do parafuso movimentador: |
Parafuso trapezoidalmente |
Resistência da fase: |
1.6Ω/phase |
Descrição:

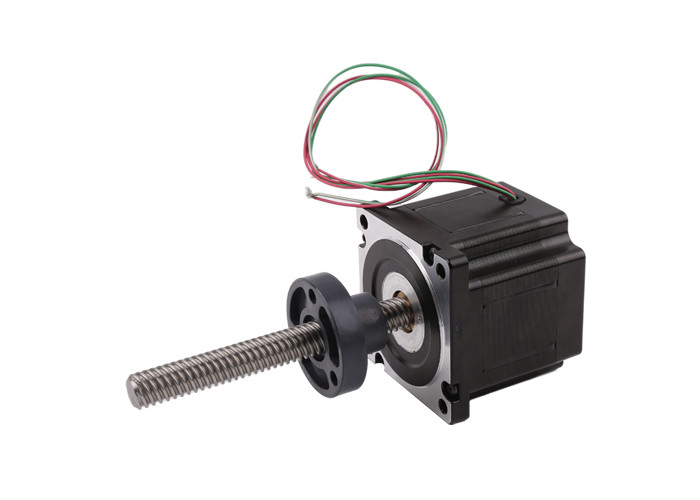

Este é um motor deslizante do híbrido de 86mm com parafuso trapezoidalmente.
Seu ângulo da etapa é 1,8 °/step, e toma 200 etapas para girar 1 volta.
Seu parafuso movimentador é 12.7mm, assim que significa que quando o motor gerencie uma revolução, a porca move 12.7mm.
Consequentemente, a etapa length=lead/200 steps=0.0635/step, assim que significam que quando o motor termina uma etapa completa, a porca do parafuso do guia se submeterá a um movimento linear de 0.0635mm.
A porca é feita do material plástico delubrificação (PPS) e pode suportar a pressão alta e a fricção pequena.
Parâmetros do motor:
| Modelo não. | SM86C0905 |
| Tamanho do motor | 86mm |
| Fase não. | 2 fases (bipolares) |
| Corrente da fase | 3.12A/phase |
| Resistência da fase | 1.6Ω/phase |
| Indutância da fase | 8.8mH±20% |
| Pressão mínima (em 300 PPS) | 50KG |
Parâmetro do parafuso movimentador:
| Tipo do parafuso movimentador | Parafuso trapezoidalmente |
| No. do modelo do parafuso movimentador. | Tr15.875*12.7-4 |
| Diâmetro exterior | 15..875mm |
| Ligação | 12.7mm |
| Começos | 4 |
| Passo | 3.175mm |
| Comprimento de etapa | 0.0635mm/step |
Desenho de projeto:
Exposição do produto:
