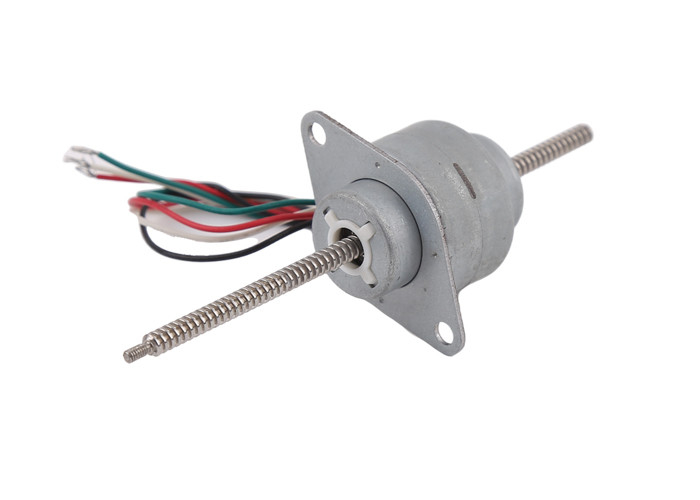

VSM25B-24S motor deslizante PM 25mm de 15 graus com corrida através do eixo

Ângulo PM da etapa de VSM25B-24S 15° corrido através do motor deslizante linear do parafuso trapezoidalmente do eixo

Descrição:

VSM25B-24S é um motor deslizante linear do diâmetro de 25mm com corrida-através do eixo.

Nós temos o tipo três diferente de eixos: corrida-através do eixo, do eixo prisioneiro e da unidade externa.

O ângulo da etapa é 15°/step, e nós igualmente temos a relação 7.5°gear para a escolha.

O comprimento de etapa é 0.0254mm, e significa que o parafuso movimentador viaja 0.0254mm quando o motor toma uma única etapa.

O ângulo da etapa é determinado por começos do parafuso movimentador.

Com mais começos, movimentador a ligação do parafuso é cursos de um parafuso mais grande, e movimentador mais rapidamente, e a pressão do parafuso movimentador é menor.

Nós temos o único começo, os 2 começos e os 4 começos, e o passo do parafuso movimentador é o mesmo: 0.6096mm.

Para este motor, movimentador a ligação do parafuso é 0.6096mm, e é único começo.

Confirme por favor o tipo e a ligação do parafuso movimentador antes de você amostras da ordem.

Parâmetros:

Desenho de projeto:

Exposição do produto:

Sobre o motor deslizante linear:

Projeto lá diferente:

Eixo prisioneiro (eixo fixo): o parafuso movimentador não é permitido girar, ele pode somente ir para cima e para baixo, faz o movimento de motor linear.

Eixo da corrida-throught (através do eixo indo): o parafuso movimentador pode mover-se para cima e para baixo ao girar. Quando o parafuso movimentador é fixado, para não reservar girar, o parafuso movimentador pode mover uma pena, e o trabalho corretamente.

Unidade externa (com porca): O parafuso movimentador é fixado, não pode mover-se para cima e para baixo, pode somente girar, e há uma porca no parafuso movimentador a mover-se para cima e para baixo.

Sobre o parafuso movimentador e o comprimento de etapa:

Nós temos dois tipos de ângulo da etapa: 15°and 7.5°. Os motores com ângulo da etapa 15° tomam 24 etapas para uma volta, e os motores com ângulo da etapa 7.5° tomam 48 etapas para uma volta.

Nós temos três tipos de ligação do parafuso movimentador, com únicos começos do começo/doule e 4 começos.

O passo é o mesmo: 0.6096mm

Lead=starts*pitch do parafuso movimentador

Para exemplos, para o parafuso movimentador de 2 começos, conduza é 2*0.6096=1.2192mm

O comprimento de etapa do motor, é o parafuso movimentador da distância/porca viaja quando o motor toma uma etapa.

Ligação/etapas do parafuso do length=lead da etapa do motor para cada volta

Para exemplos, para 2 começos parafuso movimentador, o ângulo da etapa é 7.5°,

Etapa length=lead/24=1.2192/24=0.0508mm/step

Sobre a pressão:

A pressão é relacionada à frequência do motorista e à ligação do parafuso movimentador, ao ângulo deslizante e ao tamanho do motor.

O tamanho do motor mais grande, pressão é mais grande.

A frequência que mais baixo fica, viaja de automóvel girar mais lento, e a pressão é mais grande.

A ligação mais baixa do parafuso movimentador é, pressão é mais grande.

7,5 graus pisam ângulo terão uma pressão mais alta comparada a 15 graus.

Aplicação de motores deslizantes:

Os motores deslizantes são usados para o controle preciso, amplamente utilizado no equipamento médico, na impressora 3D, no controle preciso industrial, no equipamento da automatização, etc.

Os motores deslizantes podem ser usados em todo o conrtol preciso da exigência dos mecanismos e movimento rotatório/linear.

Vantagem de motores deslizantes:

O motor deslizante pode alcançar o controle preciso mesmo sem codificadores do fim-laço/sem sistema da alimentação para trás, igualmente eles não tem elétrico escovados. Assim não há nenhuma edição da interferência eletromagnética e das faíscas elétricas. Em alguns casos, podem substituir a C.C. escovaram os motores sem escova dos motores.

Os motores deslizantes são fáceis de controlar com motoristas, e esta característica para estabelecer sua posição importante no campo do controle preciso.

1. Controle preciso realizável, programável

2. Sem interferência eletromagnética & as faíscas elétricas

3. Tamanho pequeno

4. Preço razoável

5. De baixo nível de ruído

6. Vida útil longa

Informação de empacotamento e de envio:

As amostras são embaladas com a esponja da espuma dentro da caixa de papel.

Para a produção em massa, os produtos são embalados na caixa de papel.

Para o transporte do mar (produção em massa), as caixas são embaladas na pálete.

Tempo de envio:

Por expresso (UPS/Federal Express TNT de DHL/): 5~12 dias

Por 4PX expresso: 10~20 dias

Transporte do mar: 40~60 dias (depende dos países diferentes)
