Detalhes do produto
Lugar de origem: China
Marca: V-motor
Certificação: RoHS
Número do modelo: Motor de SM25-Linear
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: US$10~33
Detalhes da embalagem: Para fora a caixa é de papel, para a produção em massa, pode usar a pálete para o transporte fácil
Tempo de entrega: 15 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100000/month
Tipo do motor: |
Motor deslizante linear |
Ângulo da etapa: |
7,5 graus |
Comprimento de etapa: |
0.0127~0.1016 |
Resistência pela fase: |
13.5Ω 70Ω |
Força de Thrus: |
30~80N |
Conduzindo a tensão: |
5~12vdc |
Tipo do motor: |
Motor deslizante linear |
Ângulo da etapa: |
7,5 graus |
Comprimento de etapa: |
0.0127~0.1016 |
Resistência pela fase: |
13.5Ω 70Ω |
Força de Thrus: |
30~80N |
Conduzindo a tensão: |
5~12vdc |

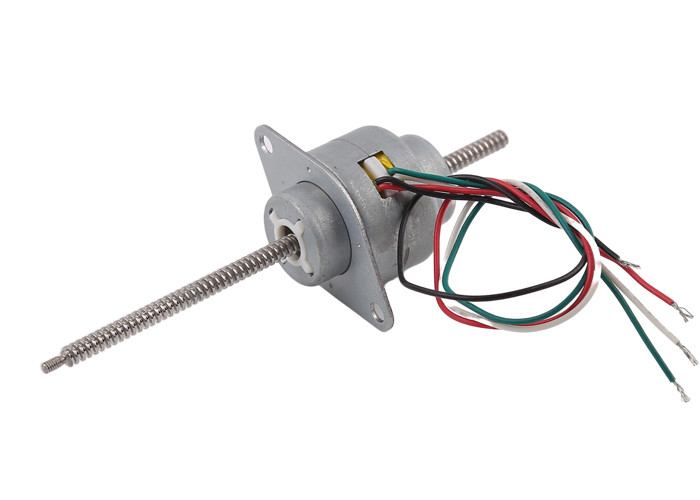

O motor de piso de SM25-Linear com parafuso movimentador, quando o rotor está correndo o CW ou o CCW, o parafuso movimentador mover-se-á para a frente ou para trás. Ao mesmo tempo a ligação girará.
O ângulo da etapa do motor é 7,5 graus e 15 graus.
Cada etapa do motor de piso gerencie, a ligação move 0.0127mm (ou 0.0254mm, 0.0508mm, 0.1016mm. Há uns passos da ligação e uns ângulos diferentes da etapa para a seleção.
Este produto é o produto patenteado da empresa. Com o movimento relativo do rotor interno e do parafuso, a rotação do motor é convertida no movimento linear. Usado principalmente no controle da válvula, em botões automáticos, no equipamento médico, na maquinaria de matéria têxtil, nos robôs e em outros campos relacionados.
Além, a parte prendendo externo pode usar quatro cargos obrigatórios (pinos leves) ou fios de conexão, ou PWB de FPC FFC de acordo com exigências de cliente.
A seção da saída é linear.
Folha de dados do parâmetro do motor deslizante
| Nome do produto |
motor deslizante linear de 25mm |
| Modelo | SM25--Não-cativo |
| Resistência | 13Ω±10% |
| Puxe dentro a frequência | 600PPS |
| A pressão típica | 60N |
| indutância | 4.5REF (mH) |
| Montando a abertura | φ3.7mm (através do furo) |
| Altura axial | 76 milímetros (customizável) |
| Classe de Insalution | classe E |
| Wrie da ligação | UL 1061 AWG26 |
| Serviço do OEM & do ODM | DISPONÍVEL |
Curva da força da pressão do motor:
Motor que prolonga:
Nossa equipe tem mais de 10 anos de projeto do motor deslizante, de desenvolvimento e de experiência da fabricação da produção, assim que nós podemos conseguir o desenvolvimento de produtos e o projeto auxiliar de acordo com as necessidades especiais de clientes!
As necessidades do cliente são nossos esforços, sentem por favor livres contactar-nos!
