Detalhes do produto
Lugar de origem: China
Marca: Vic-Tech
Certificação: RoHS
Número do modelo: 10-816G-M3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1Unit
Preço: $3.5~$7/Unit
Detalhes da embalagem: As amostras são embaladas com caixa de papel, e os produtos da produção em massa são embalados com a
Tempo de entrega: 10~20 dias depois que a amostra é paga
Termos de pagamento: T/T, Paypal, cartão de crédito
Habilidade da fonte: 100000 pc/Month
Tipo do motor: |
Motor deslizante da caixa de engrenagens |
Tamanho do motor: |
diâmetro de 10mm |
Ângulo da etapa: |
relação da engrenagem 18°/ |
Resistência: |
20Ω/40Ω |
Relação da engrenagem: |
Do 2:1 ao 1000:1 |
Eixo de saída: |
Parafuso movimentador de M3*0.5P |
Tipo do motor: |
Motor deslizante da caixa de engrenagens |
Tamanho do motor: |
diâmetro de 10mm |
Ângulo da etapa: |
relação da engrenagem 18°/ |
Resistência: |
20Ω/40Ω |
Relação da engrenagem: |
Do 2:1 ao 1000:1 |
Eixo de saída: |
Parafuso movimentador de M3*0.5P |

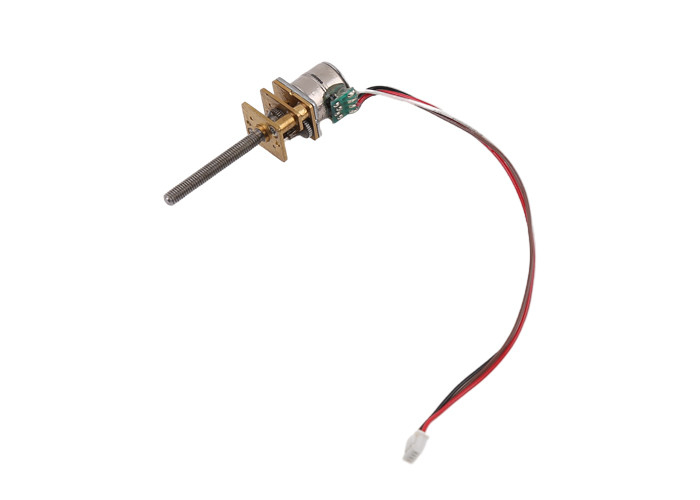

Motor deslizante do redutor da caixa de engrenagens 10-816G-M3 com o eixo ajustável do parafuso M3 movimentador
Descrição:
Este é um motor deslizante do diâmetro de 10mm unido com uma caixa de engrenagens de 10*12mm.
O eixo de saída é eixo padrão do parafuso M3 movimentador, e nós podemos igualmente mudá-lo no eixo de D.
O comprimento do parafuso movimentador é ajustável, com base em própria necessidade do cliente.
Nós temos a relação múltipla da engrenagem para a opção, do 2:1 a 1000: 1.
Com uma relação mais grande da engrenagem, o torque da saída é mais grande, e a velocidade da saída é mais lenta.
Necessidade do cliente de escolher primeiramente uma relação apropriada da engrenagem.
Nós temos a resistência de bobina dois diferente: 20Ω/40Ω
Com resistência mais alta, o motor terá uma mais alta tensão avaliado.
Parâmetros do motor:
| Modelo não. | 10-816G-M3 |
| Tipo do motor | motor deslizante de 10mm |
| Eixo de saída | M3*0.5P |
| Resistência de bobina | 20Ω/40Ω |
| Ângulo da etapa | ângulo 18°/step |
| Tensão avaliado | C.C. 3.3~5V |
| Fase não. | 2 fases (4 fios) |
Parâmetros da caixa de engrenagens:
| Relação da engrenagem | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Relação precisa | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número do dente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Níveis da engrenagem | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficiência | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Relação da engrenagem | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Relação precisa | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número do dente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Níveis da engrenagem | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficiência | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Desenho de projeto:
Exposição do produto:
Aplicação de motores deslizantes:
Os motores deslizantes são usados para o controle preciso, amplamente utilizado no equipamento médico, na impressora 3D, no controle preciso industrial, no equipamento da automatização, etc.
Os motores deslizantes podem ser usados em todo o conrtol preciso da exigência dos mecanismos e movimento rotatório/linear.
Vantagem de motores deslizantes:
O motor deslizante pode alcançar o controle preciso mesmo sem codificadores do fim-laço/sem sistema da alimentação para trás, igualmente eles não tem elétrico escovados. Assim não há nenhuma edição da interferência eletromagnética e das faíscas elétricas. Em alguns casos, podem substituir a C.C. escovaram os motores sem escova dos motores.
Os motores deslizantes são fáceis de controlar com motoristas, e esta característica para estabelecer sua posição importante no campo do controle preciso.
1. Controle preciso realizável, programável
2. Sem interferência eletromagnética & as faíscas elétricas
3. Tamanho pequeno
4. Preço razoável
5. De baixo nível de ruído
6. Vida útil longa
Os motores deslizantes são amplamente utilizados entre todas as indústrias.
