Detalhes do produto
Lugar de origem: China
Marca: Vic-Tech
Certificação: RoHS
Número do modelo: VSM10157
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1Unit
Preço: $3.5~$7/Unit
Detalhes da embalagem: As amostras são embaladas com caixa de papel, e os produtos da produção em massa são embalados com a
Tempo de entrega: 10~20 dias depois que a amostra é paga
Termos de pagamento: T/T, Paypal, cartão de crédito
Habilidade da fonte: 100000 pc/Month
Tipo do motor: |
Caixa de engrenagens deslizante do PM motor+ |
Tamanho do motor: |
diâmetro 10mm |
Ângulo da etapa: |
relação 18°/gear |
Tipo da caixa de engrenagens: |
caixa de engrenagens 10*12 |
Tipo do conector: |
Conector de pino FPC/4 |
Eixo de saída: |
Eixo do parafuso movimentador do eixo de D |
Tipo do motor: |
Caixa de engrenagens deslizante do PM motor+ |
Tamanho do motor: |
diâmetro 10mm |
Ângulo da etapa: |
relação 18°/gear |
Tipo da caixa de engrenagens: |
caixa de engrenagens 10*12 |
Tipo do conector: |
Conector de pino FPC/4 |
Eixo de saída: |
Eixo do parafuso movimentador do eixo de D |

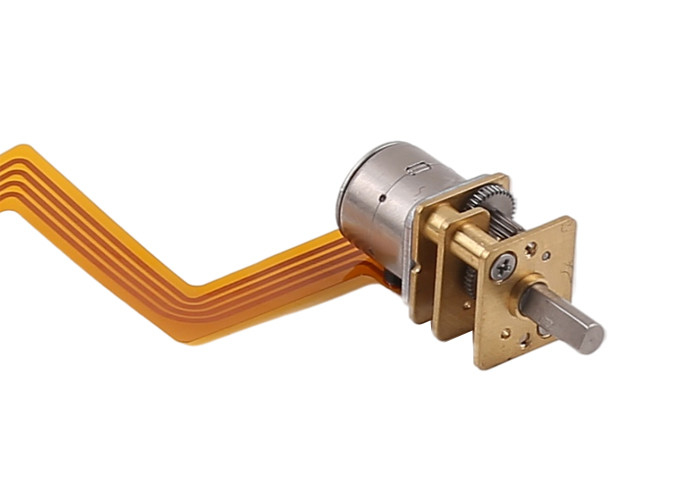

Motor deslizante permanente opcional de ímã VSM10-816G da caixa de engrenagens 10mm da relação 10*12 da engrenagem
VSM10157 é um motor deslizante de ímã permanente de 10mm com caixa de engrenagens de 10*12mm.
As caixas de engrenagens estão disponíveis em relações diferentes da engrenagem (do 2:1 ao 1000:1), clientes podem escolher a relação da engrenagem de acordo com suas exigências da velocidade/torque.
Em relação ao tipo do conector, a imagem é FPC.
Podemos igualmente fazer PCB+4 wires+connector, nós temos o afastamento diferente do conector, tal como 1mm/1.25mm/1.5mm/2mm/2.5mm que espaçam e assim por diante.
O conector o mais de uso geral é 51021-0400 (o conector do passo de 1.25mm)
| Modelo não. | VSM10157-10G |
| Diâmetro do motor | 10mm |
| Ângulo da etapa | 18°/10 |
| Tensão avaliado | C.C. 3.3-5V |
| Eixo de saída | Eixo do parafuso movimentador de D shaft/M3 |
| Tipo do conector | conector de pino fpc/4 |
| Fase não. | 2 - fase |
| Resistência do motor | 19Ω/phase |
| Tipo do motor | Bipolar |
| Relação da engrenagem | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Relação precisa | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número do dente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Níveis da engrenagem | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficiência | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Relação da engrenagem | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Relação precisa | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número do dente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Níveis da engrenagem | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficiência | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Os motores deslizantes são usados para o controle preciso, amplamente utilizado no equipamento médico, na impressora 3D, no controle preciso industrial, no equipamento da automatização, etc.
Os motores deslizantes podem ser usados em todo o conrtol preciso da exigência dos mecanismos e movimento rotatório/linear.
O motor deslizante pode alcançar o controle preciso mesmo sem codificadores do fim-laço/sem sistema da alimentação para trás, igualmente eles não tem elétrico escovados. Assim não há nenhuma edição da interferência eletromagnética e das faíscas elétricas. Em alguns casos, podem substituir a C.C. escovaram os motores sem escova dos motores.
Os motores deslizantes são fáceis de controlar com motoristas, e esta característica para estabelecer sua posição importante no campo do controle preciso.
1. Controle preciso realizável, programável
2. Sem interferência eletromagnética & as faíscas elétricas
3. Tamanho pequeno
4. Preço razoável
5. De baixo nível de ruído
6. Vida útil longa
Os motores deslizantes são amplamente utilizados entre todas as indústrias.
