Detalhes do produto
Lugar de origem: China
Marca: Vic-Tech
Certificação: RoHS
Número do modelo: SM15-845G
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1Unit
Preço: $3~$7/Unit
Detalhes da embalagem: As amostras são embaladas com caixa de papel, e os produtos da produção em massa são embalados com a
Tempo de entrega: 10~20 dias depois que a amostra é paga
Termos de pagamento: T/T, Paypal, cartão de crédito
Habilidade da fonte: 100000 pc/Month
Tipo do motor: |
PM motor+gearbox+case |
Tamanho do motor: |
diâmetro de 15 milímetros |
Ângulo da etapa: |
relação 18°/gear |
Resistência de bobina: |
31Ω/phase |
Conduzindo a tensão: |
C.C. 5 |
Relação da engrenagem: |
2:1 ao 1000:1 |
Tipo do motor: |
PM motor+gearbox+case |
Tamanho do motor: |
diâmetro de 15 milímetros |
Ângulo da etapa: |
relação 18°/gear |
Resistência de bobina: |
31Ω/phase |
Conduzindo a tensão: |
C.C. 5 |
Relação da engrenagem: |
2:1 ao 1000:1 |

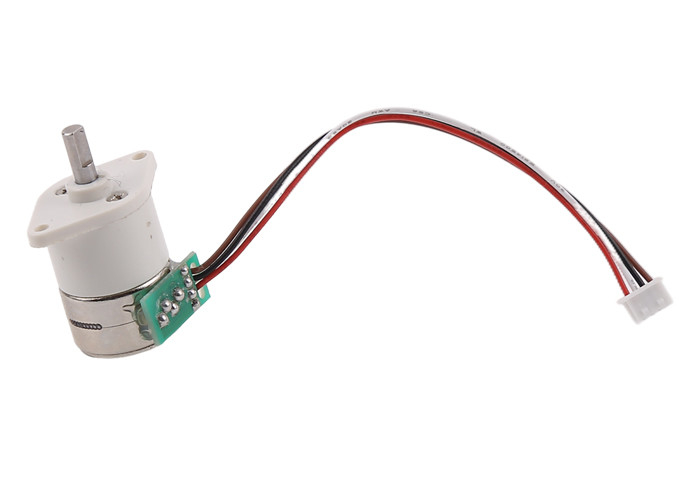

Motor deslizante do redutor 15mm PM da caixa de engrenagens de SM15-845G com caso protetor
Descrição:
Este é nosso motor de 15mm unido com uma caixa de engrenagens.
Este tamanho da caixa de engrenagens é 12mm*10mm. (Length*Width)
Nós temos relações diferentes da engrenagem para escolher, do 2:1 a 1000: 1.
Os clientes podem escolher a base da relação da engrenagem em sua exigência da velocidade e do torque.
A relação que mais grande da engrenagem tem, os motores terão uma velocidade mais lenta da saída e um torque mais alto.
Também, há uma capa de plástico para proteger a caixa de engrenagens, fornece a proteção da poeira-prova.
Se o cliente não quer a capa de plástico, nós podemos obter livrados dela.
Parâmetros do motor:
| Tipo do motor | Motor deslizante do PM |
| Tipo da caixa de engrenagens | caixa de engrenagens de 10*12mm |
| Fase não. | 2 fases |
| Resistência | 31Ω/phase |
| Tensão avaliado | C.C. 5V |
| Ângulo da etapa | relação 18°/gear |
| Eixo de saída | eixo de 3mm D2.5 D |
| Tipo do conector | Molex 51021-0400 (passo de 1.25mm) |
Parâmetros da caixa de engrenagens:
| Relação da engrenagem | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Relação precisa | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número do dente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Níveis da engrenagem | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficiência | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Relação da engrenagem | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Relação precisa | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número do dente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Níveis da engrenagem | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficiência | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Desenho de projeto:
Exposição do produto:
Aplicação de motores deslizantes:
Os motores deslizantes são usados para o controle preciso, amplamente utilizado no equipamento médico, na impressora 3D, no controle preciso industrial, no equipamento da automatização, etc.
Os motores deslizantes podem ser usados em todo o conrtol preciso da exigência dos mecanismos e movimento rotatório/linear.
Vantagem de motores deslizantes:
O motor deslizante pode alcançar o controle preciso mesmo sem codificadores do fim-laço/sem sistema da alimentação para trás, igualmente eles não tem elétrico escovados. Assim não há nenhuma edição da interferência eletromagnética e das faíscas elétricas. Em alguns casos, podem substituir a C.C. escovaram os motores sem escova dos motores.
Os motores deslizantes são fáceis de controlar com motoristas, e esta característica para estabelecer sua posição importante no campo do controle preciso.
1. controle preciso realizável, programável
2. Sem interferência eletromagnética & as faíscas elétricas
3. tamanho pequeno
4. preço razoável
5. de baixo nível de ruído
6. vida útil longa
Os motores deslizantes são amplamente utilizados entre todas as indústrias.
Informação de empacotamento e de envio:
As amostras são embaladas com a esponja da espuma dentro da caixa de papel.
Para a produção em massa, os produtos são embalados na caixa de papel.
Para o transporte do mar (produção em massa), as caixas são embaladas na pálete.
Tempo de envio:
Por expresso (UPS/Federal Express TNT de DHL/): 5~12 dias
Por 4PX expresso: 10~20 dias
Transporte do mar: 40~60 dias (depende dos países diferentes)
FAQ:
Pergunta 1: São você um fabricante ou um comerciante?
Nós somos um fabricante. Nós produzimos viajamo-nos de automóvel.
Pergunta 2: Onde está sua fábrica? Podemos nós visitar sua fábrica?
Nossa fábrica é situada na cidade de Changzhou. Sinta livre visitar-nos se você quer.
Pergunta 3: Você fornece amostras grátis personalizadas das amostras?
Nós podemos fazer a personalização em amostras, e custou o custo extra da personalização.
Não, nós não enviamos amostras grátis.
Pergunta 4: Que é o prazo de execução em amostras?
Para amostras no estoque, execução o prazo realiza-se no prazo de 3 dias.
Para amostras não no estoque, execução o prazo é aproximadamente 15 dias.
Para amostras personalizadas, execução o prazo é aproximadamente 25 a 30 dias.
Pergunta 5: Que serviço da personalização você proporciona?
Nós temos uma equipe tornando-se por mais de 20 anos de experiência.
Nós proporcionamos o serviço da personalização em todos os tipos dos componentes do motor.
Do slider do motor, movimentador o parafuso, caixas de engrenagens projetam.
Ao comprimento do cabo, ao tipo do conector, e ao projeto de FPC.
Pergunta 6: Podemos nós assinar um contrato de NDA se nós queremos desenvolver um produto novo?
Sim, nós podemos assinar o contrato de NDA e proteger sua confidencialidade.
Sinta livre contactar-nos se você tem um projeto novo se tornar.
