Product Details
Lugar de origem: China
Marca: Vic-Tech
Certificação: RoHS
Número do modelo: 20BY45-20G
Payment & Shipping Terms
Quantidade de ordem mínima: 1Unit
Preço: $3.5~$7/Unit
Detalhes da embalagem: As amostras são embaladas com caixa de papel, e os produtos da produção em massa são embalados com a
Tempo de entrega: 10~20 dias depois que a amostra é paga
Termos de pagamento: T/T, Paypal, cartão de crédito
Habilidade da fonte: 100000 pc/Month
Tipo do motor: |
PM motor+gearbox deslizante |
Tamanho do motor: |
20mm |
Ângulo da etapa: |
relação 18°/gear |
Relação da engrenagem: |
10:1 ao 488:1 |
Resistência: |
10Ω/phase |
Conduzindo o modo: |
Bipolar |
Tipo do motor: |
PM motor+gearbox deslizante |
Tamanho do motor: |
20mm |
Ângulo da etapa: |
relação 18°/gear |
Relação da engrenagem: |
10:1 ao 488:1 |
Resistência: |
10Ω/phase |
Conduzindo o modo: |
Bipolar |

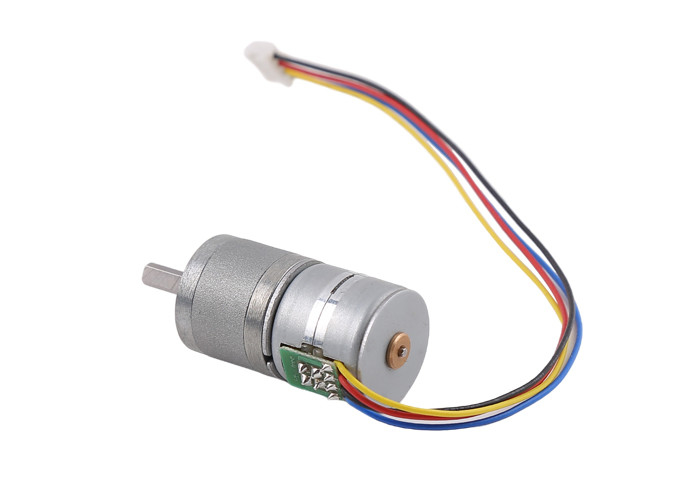

Motor deslizante do vário ângulo da etapa 18° da relação 20mm da engrenagem com caixa de engrenagens
Este é um motor deslizante de 20mm cabido com uma caixa de engrenagens.
O ângulo do piso de um único motor de 20mm é 18°/step.
Com a caixa de engrenagens, o ângulo da etapa do motor é menor e o torque do motor é melhorado muito. (segundo a relação da engrenagem)
Os clientes podem escolher relações diferentes da engrenagem de acordo com suas próprias exigências.
Além, outros parâmetros tais como a resistência do motor/comprimento do cabo/tipo do conector, o comprimento do eixo de saída, a forma, etc. pode ser personalizado.
Motor que liga a engrenagem: M 0,25 Z14 L 1,5, a altura da cara da extremidade superior do eixo à tampa de extremidade do motor é 3.8~4.2
O torque da saída é o torque do motor e a relação de redução multiplicados pela eficiência. A eficiência é relacionada ao número de fases da engrenagem. A referência é como segue: 3/4 de fase, 85%, e cada fase subsequente é multiplicada por um 0,9
| Modelo não. | 20BY45-20G |
| Fase não. | 2 fases (bipolares) |
| Tensão avaliado | C.C. DE 5~8 V |
| Resistência | 10Ω±10%/phase (ajustável) |
| Ângulo da etapa | relação 18°/gear |
| Método da excitação | 2-2 fase |
| Eixo de saída | eixo do diâmetro D3.5 de 4mm |
| Retire o torque | 150mNm (800Hz) |
| Auto-localizando o torque (sem excitação) | referência 50mNm |
| Guardando o torque | ≥250mNm |
Parâmetros da caixa de engrenagens:
| Níveis da caixa de engrenagens | Comprimento L1 da caixa de engrenagens (milímetros) | Relação da engrenagem |
| 3/4 dos níveis | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 níveis | 17,5 | 50:1/62.5:1/78.1 |
| 6 níveis | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 níveis | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Desenho de projeto:
Exposição do produto:
Os motores deslizantes são usados para o controle preciso, amplamente utilizado no equipamento médico, na impressora 3D, no controle preciso industrial, no equipamento da automatização, etc.
Os motores deslizantes podem ser usados em todo o conrtol preciso da exigência dos mecanismos e movimento rotatório/linear.
O motor deslizante pode alcançar o controle preciso mesmo sem codificadores do fim-laço/sem sistema da alimentação para trás, igualmente eles não tem elétrico escovados. Assim não há nenhuma edição da interferência eletromagnética e das faíscas elétricas. Em alguns casos, podem substituir a C.C. escovaram os motores sem escova dos motores.
Os motores deslizantes são fáceis de controlar com motoristas, e esta característica para estabelecer sua posição importante no campo do controle preciso.
1. Controle preciso realizável, programável
2. Sem interferência eletromagnética & as faíscas elétricas
3. Tamanho pequeno
4. Preço razoável
5. De baixo nível de ruído
6. Vida útil longa
Os motores deslizantes são amplamente utilizados entre todas as indústrias.
