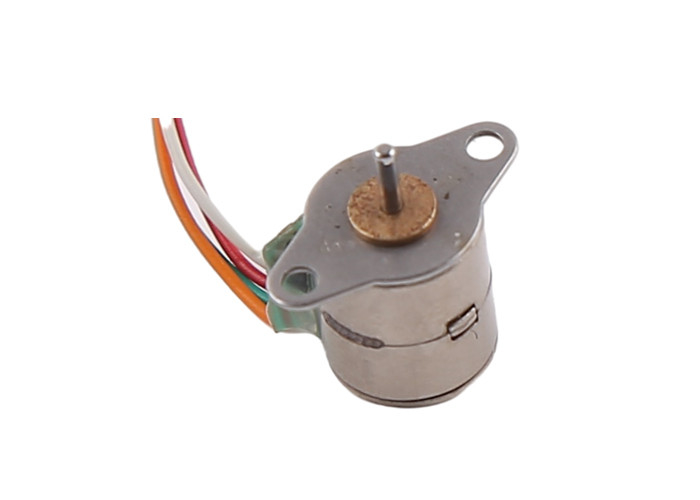

Fase do ímã permanente 5VDC 2 de motor deslizante de ROHS micro

Elevada precisão 5D VC 2 motor de piso do micro do ímã permanente da fase 8mm

motor deslizante do micro do ímã permanente de Polo da garra de 8mm

O motor é um tipo motor do polo da garra de piso do ímã permanente, que pertença à categoria motor de piso da precisão pequena de micro.

O diâmetro exterior do motor é 8mm, o comprimento é aproximadamente 9mm, o ângulo da etapa é 18 graus, e a resistência do motor é 10~50ohm, que pode ser selecionado de acordo com o cir cutuito de condução da tensão e de condução. A fim facilitar o cliente para conectar o motorista, o soquete do motor tem geralmente opções comuns do mecanismo tais como o pino desencapado, o fio do PWB, da conexão, e o FPC.

Geralmente, os clientes usam os motores com caixas de engrenagens diminutas, e o equipamento dos clientes tem mecanismos de redução. Ou o motor pode igualmente ser instalado com um parafuso movimentador para aumentar a pressão, para conseguir a finalidade das peças moventes.

O tamanho do motor é pequeno e a força da saída é igualmente pequena. O torque normal é somente 1~3g.cm, que será usado na micro unidade de controle da precisão. Por exemplo: o mecanismo do movimento e do ajuste da câmera, a lente e o filtro do instrumento ótico, o mecanismo da transmissão do papel de teste diminuto com posicionamento preciso, etc.

Folha de dados do parâmetro do motor deslizante:

Curva do torque do motor deslizante:

Motor deslizante fora do desenho:

Exposição do motor deslizante:

Serviço e personalização do usuário:

Para este tipo de motor, nós podemos fornecer uma série completa de serviços personalizados tais como a resistência do motor, o tamanho da placa de montagem, o tamanho do eixo, e os métodos da tomada do fio. Para encontrar na maior medida do possível as necessidades diferentes de clientes.

Ao mesmo tempo, o motor pode ser equipado com as duas caixas da redução, uma é uma caixa de engrenagens do dente reto 10*8, a escala da relação de redução é 2~250; a outro é uma caixa planetária da redução, com um diâmetro de 8mm, e a relação de redução é o 1:16 1 do 1:14: 64 1:4096 do 1:1024 do 1:256 seis opções.

Além, nós podemos igualmente instalar um codificador magnético no back-end do motor de acordo com necessidades do cliente. O PPR de um codificador geral pode estar entre 3 e 12, que seja uma técnica especializada. Adicionar um codificador a um motor tão pequeno não é nenhum repto fácil.
