Detalhes do produto
Lugar de origem: China
Marca: V-motor
Certificação: RoHS
Número do modelo: Caixa de engrenagens do sem-fim SM15-1812
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PC
Preço: US$3~8
Detalhes da embalagem: As amostras são empacotadas em umas caixas e no algodão pequenos da pérola, e os produtos do volume
Tempo de entrega: 15 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100000/month
Tipo: |
Motor deslizante alinhado de ímã permanente |
Fase: |
2-2 |
Atual/fase: |
0.4A |
Ângulo da etapa (graus): |
graus 18/i (eu alinho a relação) |
Tensão avaliado: |
5V ou como o pedido |
Aplicação: |
Aparelhos eletrodomésticos, robô da máquina do CNC de Medical Machine da impressora 3D |
Relação da engrenagem: |
21~1030:1 |
Tipo da engrenagem: |
Engrenagem de sem-fim e engrenagem de dente reto |
Tipo: |
Motor deslizante alinhado de ímã permanente |
Fase: |
2-2 |
Atual/fase: |
0.4A |
Ângulo da etapa (graus): |
graus 18/i (eu alinho a relação) |
Tensão avaliado: |
5V ou como o pedido |
Aplicação: |
Aparelhos eletrodomésticos, robô da máquina do CNC de Medical Machine da impressora 3D |
Relação da engrenagem: |
21~1030:1 |
Tipo da engrenagem: |
Engrenagem de sem-fim e engrenagem de dente reto |

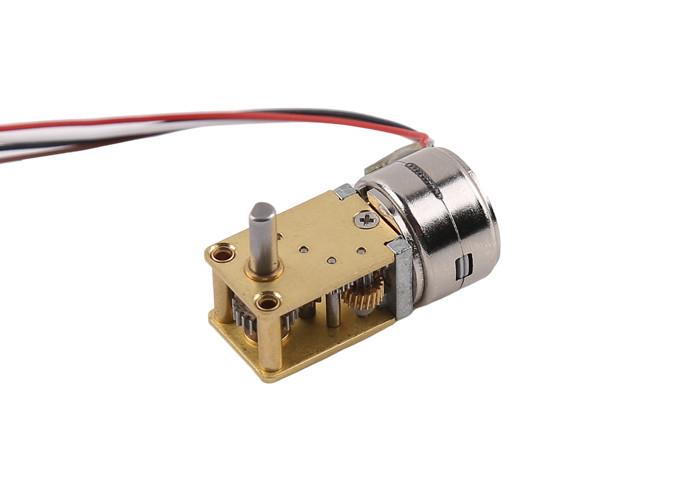

motor deslizante de 15mm unido com a caixa de engrenagens 1812 do sem-fim
Esta série de motores alinhados é montada com o motor SM15 deslizante e o redutor 1812 da engrenagem de sem-fim do metal da precisão.
O volume total do motor alinhado é pequeno, a escala da seleção da relação de redução é larga, e o ângulo entre o eixo de saída e o rolamento do motor é 90 graus, que é apropriado para as exigências da instalação de ocasiões especiais.
O ângulo da etapa básica do motor é 18 graus, isto é, 20 etapas pela revolução, mais o efeito da retardação da caixa de engrenagens, a definição final do ângulo do motor podem alcançar 0.018~0.9 graus, que podem ser usadas em vários lugares precisos do controle.
As relações selecionáveis da velocidade são 1:1030 do 1:798 do 1:603 do 1:515 do 1:399 do 1:302 do 1:236 do 1:118 do 1:42 do 1:21, relações diferentes da velocidade produzirão o torque diferente e a velocidade, clientes pode ser selecionada de acordo com exigências diferentes do torque e da velocidade. As relações especiais podem igualmente ser personalizadas, se você precisa, sentem por favor livres contactar-nos.
Devido ao uso da estrutura da engrenagem de sem-fim, o motor inteiro tem uma estrutura compacta, mas a eficiência desta estrutura é atenção relativamente baixa, tão especial deve ser pagada ao selecioná-la.
Parâmetros principais deslizantes da caixa de engrenagens do sem-fim SM15mm-1812:
| NOME DO PRODUTO | o sem-fim de 15 milímetros alinhou o motor deslizante |
| MODELO | Série SM15-1812 |
| ÂNGULO DA ETAPA DO MOTOR | 18° |
| RESISTENCE | 31Ω±7% (20 15 10 ohms opcional) |
| VARIAÇÃO DA TEMPERATURA DE FUNCIONAMENTO | -0~+55 ℃ |
| RELAÇÃO DA ENGRENAGEM | ~1:1030 do 1:21 |
| SERVIÇO DO OEM & DO ODM | DISPONÍVEL |
| EFICIÊNCIA | 10~20% |
| ESCALA DE VELOCIDADE | Eixo da saída do motor (0~3000RPM) (0~150rpm) |
Motor deslizante de engrenagem de sem-fim SM15-1812 que prolonga:
Exposição do motor deslizante de engrenagem de sem-fim SM15-1812:
