Detalhes do produto
Lugar de origem: China
Marca: V-motor
Certificação: RoHS
Número do modelo: 42HS40-PG
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: US$20~50
Detalhes da embalagem: A caixa de papel para fora de embalagem do uso, grande quantidade pode usar a pálete
Tempo de entrega: 15 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100000/month
Step angle: |
1.8 degree |
Relação da engrenagem: |
1:3~1:720 |
Tipo da engrenagem: |
Caixa de engrenagens planetária |
Tipo do motor: |
Motor de Passo Híbrido |
fase: |
2 - fase |
Tensão: |
12VDC~48VDC |
Step angle: |
1.8 degree |
Relação da engrenagem: |
1:3~1:720 |
Tipo da engrenagem: |
Caixa de engrenagens planetária |
Tipo do motor: |
Motor de Passo Híbrido |
fase: |
2 - fase |
Tensão: |
12VDC~48VDC |

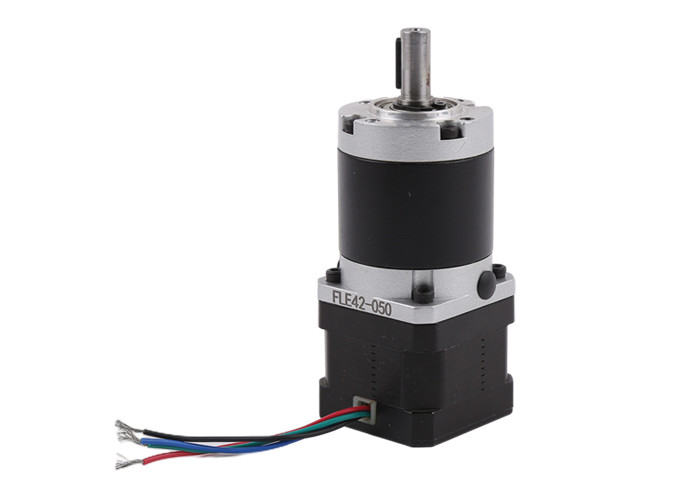

Esta é uma montagem híbrida 42mm quadrada do motor deslizante (NEMA 17) com uma caixa de engrenagens planetária.
Há diverso a relação para que você escolha, relação da caixa de engrenagens da engrenagem de 3,71 a 719,98
A base na fase diferente da engrenagem, caixa de engrenagens terá o comprimento e a eficiência diferentes.
1 fase: um comprimento de 32,2 milímetros, eficiência de 90%
2 fases: um comprimento de 40,0 milímetros, eficiência de 80%
3 fases: um comprimento de 50,0 milímetros, eficiência de 72%
4 fases: um comprimento de 57,0 milímetros, eficiência de 63%
Deixe-nos por favor conhecer o seguinte parâmetro se nós somos afortunados atrair seus interesses:
1. Tensão & frequência
2. Número de revoluções e de sentido da rotação
3. Tipo de eixo de saída (nosso eixo padrão nosso seu eixo personalizado)
4. Torque no eixo de saída
5. Comprimento do fio de ligação se você tem exigências
Folha de dados do parâmetro do motor
| Tipo do motor | Caixa de engrenagens deslizante híbrida de motor+planetary |
| Modelo | 42BYG-36PLF |
| Modo da excitação | 2-2 bipolar |
| Eixo de saída | Φ8D7 |
| Tipo da caixa de engrenagens | Caixa de engrenagens planetária |
| Relação da fase & da engrenagem |
1 fase 3,71 5,18 2 fases 13,76 19,22 26,83 3 fases 51,06 71,30 99,55 138,99 4 fases 189,45 264,52 369,32 516,66 719,98
|
| Torque da saída | Eficiência torque*gear do ratio*gearbox do motor |
| Escala atual | 0.4~1.7A/phase |
| Ângulo da etapa | °de 0.9°/1.8 opcional |
1. O prazo de entrega da ordem da amostra é aproximadamente 15 dias, prazo de entrega maciço da ordem da quantidade é 25-30 dias.
2. Nós podemos aceitar o pagamento através de MasterCard, de visto, da e-verificação, do PAYLATER, do T/T e do Paypal.
3. Nós podemos fornecer-lhe o suporte laboral profissional e nossa garantia de qualidade dos produtos é 12 meses.
4. Nós aceitamos os produtos customize.including o parâmetro do motor, conduzimos o tipo do fio, para fora o eixo etc.
5. Para este tipo motor, nós podemos adicionando o codificador no tampão do desgaste do motor.
